酒厂曲块粉碎粉尘处理曲块粉碎除尘设备

12-29
2018

曲块的粉碎除尘是我国大曲酒厂普遍感到头痛的一个难题其粉碎除尘车间是酿酒厂劳动条件最差劳动强度最大的地方。各大曲酒厂曲块的粉碎除尘流程各异大厂的曲块粉碎除尘车间筑以高层建筑装有较大提升高度的气力输送系统和多种粉碎装置使得厂房设备投资较大亦增加了设备运行费用。一些中小厂则在车间中以一台大功率的锤片式粉碎机代之使得设备能耗高、生产率低、操作使用不方便、粉尘大、噪音大、曲粉质量达不到生产要求针对以上问题

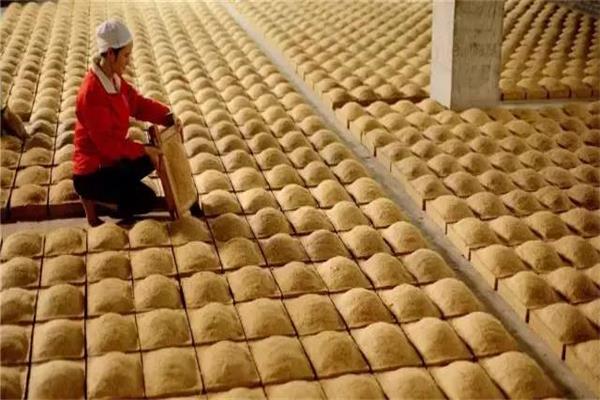

曲块的形成及破碎

    曲块为各大曲酒厂用量很大的糖化发酵剂曲块的制造,因酿酒工艺不同而不同酿酒曲料主要由大麦、小麦、豌豆等组成。而以大米酿酒,曲料则有面粉、麦麸组成。曲块的制造是由曲料经粉碎并按一定配比加水拌匀定量压缩成曲坯经一定时间的堆积培养、发酵而形成的失去大部分水分的干固块状物体曲块经粉碎后才能使用。

     长期以来我国酒厂曲块的粉碎一直由锤片式粉碎机承担。这种粉碎机结构简单造价低廉。由于粉碎速度高、曲块较坚硬和一次性粉碎比很大造成锤片的磨损加剧严重时需每天换锤片一次使用维修费用高并且使大曲瞬时温度升高金属含量高质量下降。工作时无除尘设备车间粉尘、噪音污染严重严重影响工人的身心健康使职工易产生"尘肺"等慢性职业病及眼睛结膜炎经常受到劳动、环保部门的警告和罚款。而且生产率低功率消耗大冲击负荷大。部分设备喂料需人工压入或用人工预破碎后才能喂入安全性差劳动强度

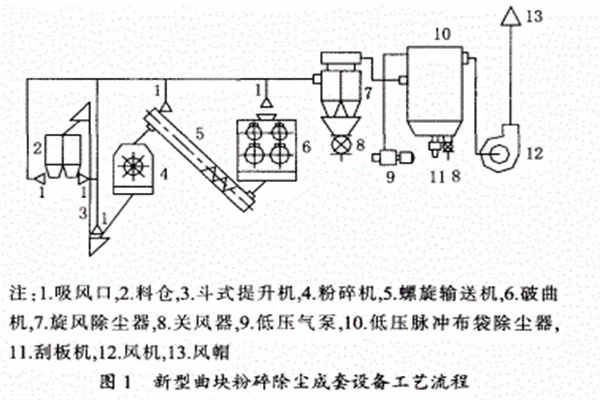

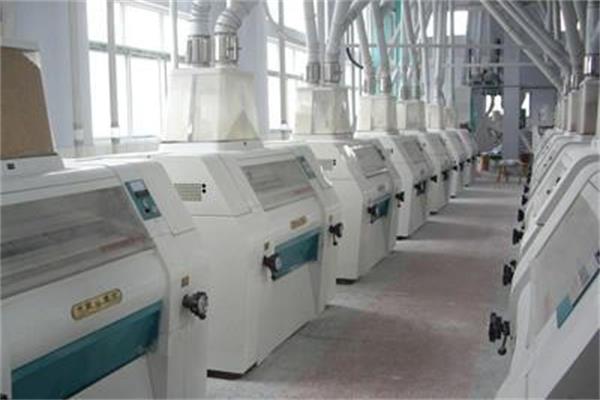

新型曲块粉碎除尘流程

区块粉碎除尘成套设备采用双级粉碎、机械输送、双级除尘新工艺。主要由破曲机、螺旋输送机、粉碎机、斗式提升机、料仓、旋风除尘器、低压脉冲布袋除尘器、关风器、低压气泵、风机、电控柜、除尘风网等组成。其工作过程:人工投料到破曲机进料口经破曲机预破碎后由溜槽进入螺旋输送机输送进入粉碎机粉碎粉碎后的物料由溜槽进入斗式提升机提升到料仓内在料仓出料口由人工装袋称量后送成品库备用。破曲机投料口、螺旋输送机出料口、斗式提升机机座、料仓双下料口均有吸风口其与风管联接粉尘由吸风口、风管经旋风除尘器、低压脉冲布袋除尘器除尘后洁净空气由风机经风管排到室外两除尘器除去的粉尘经关风器到集灰袋后由人工装袋备用。



除尘方案的确定

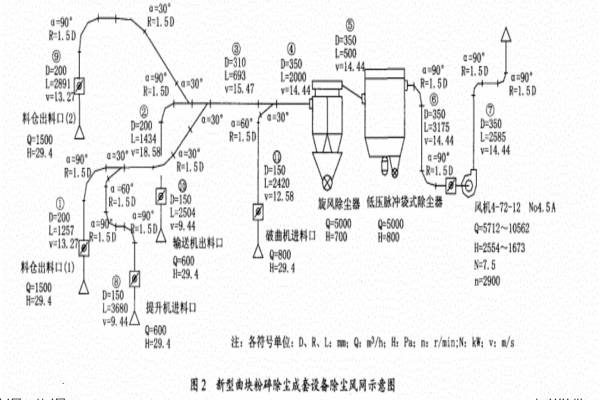

除尘系统的设计首先是除尘器的选择除尘器使用最广的通常是旋风除尘器、简易布袋除尘器和脉冲布袋除尘器。旋风除尘器设备简单造价低无易损件主要适合粉尘的初级过滤除尘对细小粉尘的除尘效果较差。简易布袋除尘器设备庞大占地面积大滤布寿命短维修费用高清理麻烦易造成粉尘的二次污染。脉冲布袋除尘器造价高除尘效果好自动化操作特别适合于有利于有回收价值的细小粉尘的除尘回收。新型曲块粉碎除尘成套设备除尘系统采用双级除尘方案即旋风一级除尘和脉冲布袋二级除尘。整套设备为准封闭结构除进、出料口开放外其余均为密封结构在进、出料口均安装吸风口其与除尘风管联接。整个除尘系统位于负压状态下工作5个吸尘点:破曲机投料口、螺旋输送机出料口、斗式提升机机座、料仓双下料口。其除尘风网构成、风量、风速、管道直径见图2和表1

吸风口和进风口风速V=1.5ms第一级旋风除尘采用低速低阻四联刹克龙(500mm下旋55进口风速13.7m/s阻力为700Pa)。第二级脉冲布袋除尘采用低压脉冲布袋除尘器全自动操作除尘效率高曲粉损耗小尾气达标排放配置低压气源噪音小脉冲阀寿命长。

除尘风网阻力损失计算

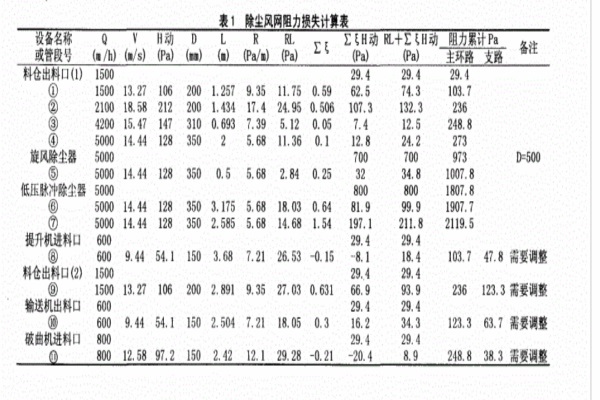

    除尘风网阻力损失计算见表12。根据表1、表2计算结果进行阻力平衡计算。

    由表1可知管段①与管段⑧管段②与管段⑨、管段⑨与管段⑩、管段③与管段⑩之间阻力不平衡率均超过10%必须进行阻力平衡计算。

    管段①与管段⑧:根据局部阻力损失公式可知:H=5H如果把阻力差全部消耗在蝶阀上则上式为:HH动或ξ蝶=HHξ蝶=(103.7-47.8)/54.1=1.03查表得:蝶阀旋转角度α=15.8°ξ蝶=1.03所以蝶阀旋转角度α=158管路基本达到阻力平衡。

    管段②与管段⑨:=(2361233)106=1.06查表得:蝶阀旋转角度a=16°ξ蝶=1.06所以蝶阀旋转角度a=16管路基本达到阻力平衡。

    管段⑨与管段⑩:=(123.3-63.7)/54.1=1.1查表得:蝶阀旋转角度αx=16.6=1.1所以蝶阀旋转角度a=16.6°时管路基本达到阻力平衡。

    管段③与管段回蝶=(248.8388)/97.2=2.17查表得:蝶阀旋转角度a=23.3ξ蝶=2.17所以蝶阀旋转角度a=23.3管路基本达到阻力平衡。

    4风机的选择

    由表1可知:除尘风网计算总风量为5000m3/h总风压H2119.5Pa。则风机风量Q风机=1.2×5000=6000 m3h风压H风机=1.2×2119.5-2543.4Pa选择离心通风机4-72-12N4.5A N=7.5kWn=2900r/min风量Q= 5712~10562m3/h风压H=2554~1673Pa该风机可满足除尘风网的要求。
