钢厂除尘系统

09-18
2018

钢厂除尘系统


(提示:本篇内容较长主要针对钢厂烧结机专用除尘器、球团专用除尘器、焦化厂专用除尘器、炼钢厂转炉专用除尘器、钢厂高炉除尘器、石灰窑专用除尘器

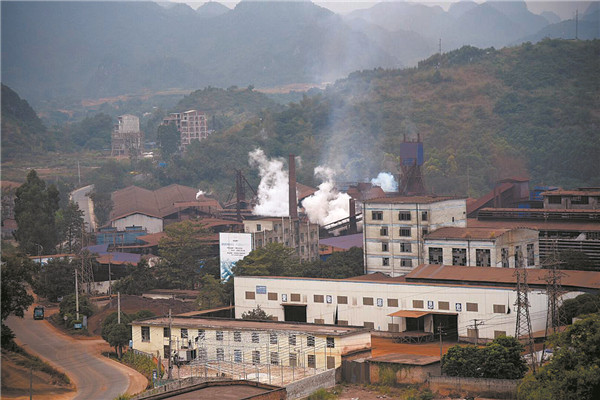

改革开放以来,我国钢铁工业发展迅猛,已经成为国民经济的重要支柱产业。随着产量的不断攀升,钢铁企业的烟粉尘污染问题日益严重。同时,钢铁工业已经成为我国工业烟粉尘的第三大排放源。

钢铁冶炼粉尘排放量大,污染严重,影响面广,因此世界各国都很重视,对其发生量、影响危害和控制技术作了大量研究工作。物料破碎、筛分、输送过程中粉尘的发生量随物料性质、生产工艺和设备、管理水平的不同相差很大。从历年大气环境监测数据和各种大气污染物排放量统计数据的评价分析结果证明,粉尘是钢铁工业的主要大气污染物。






粉尘对人体的危害程度,除与吸入量有关外,还与粉尘理化特性有密切关系。一般来说,较大的尘粒在空气中停留时间较短,不易被人体吸人,即使被吸入到呼吸道,也往往被鼻腔、鼻咽和上部气管的粘膜或纤毛所阻留。较小尘粒可较长时间地悬浮在空气中,较易被人体吸入,可通过呼吸系统到达肺泡管。细微尘粒可深入并滞留在肺泡内,从而对肺组织造成危害。颗粒越细的粉尘,化学活性越强,在人体内造成肺组织纤维化的作用也越显著。此外,细粉尘特别是金属氧化物粉尘具有较强的吸附和催化作用,大气中有许多有害气体或元素易被其吸附。如果吸附有害成分的粉尘被人体吸入,   加剧了对人体的危害。






我国典型钢铁企业烧结、球团、炼焦、高炉炼铁、转炉炼钢、热轧、冷轧、自备电站和石灰窑等是钢铁企业的十大烟粉尘重点排放源。在烟粉尘治理上,可以针对性的对这些工序中的重点排放源开展除尘设备改造升级和系统优化,泊头市利仁环保设备有限公司根据钢铁企业烟粉尘重点排放源采取的烟粉尘治理措施:

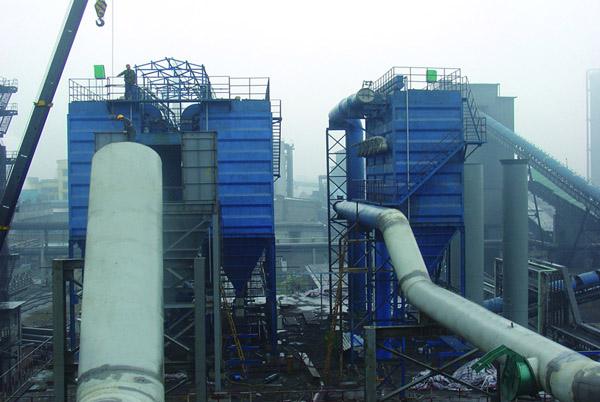

钢铁厂烧结机专用除尘器


随着我国粗钢产量的逐年增长,钢铁行业大气污染问题愈加严重。烧结作为钢铁生产过程中污染   严重的工艺环节之一,其烟气治理已经成为重中之重。GB286622012《钢铁烧结、球团工业大气污染物排放标准》提高并新增了多污染物排放限值,对烧结烟气污染物防治提出了   高的要求。

烧结过程烟气量大,污染物种类多,含量波动大,烟气温度。目前烧结机头烟气污染物的治理措施主要分为3个阶段:源头减排、过程控制和末端治理。

 源头减排是在保证烧结矿性能不受影响的前提下,通过对烧结原料中的SN、矿物元素以及不   燃烧的碳颗粒物等成分的控制,从源头上减少烟气中多种污染物的排放浓度,降低末端治理设备的净化压力。

 过程控制是在烧结生产过程中进行污染物减排。主要方法是采用烟气循环技术,去除烟气中的多种污染物,减少烟气和污染物的排放总量,并利用循环烟气中的余热,降低能耗。

 末端治理则是采用电除尘器、布袋除尘器和湿法脱硫等净化设备来脱除烧结烟气中的各种污染物。为满足愈发严格的排放要求,   改造升级化设备,或者   换   高脱除效率的净化设备。同时,净化过程产生的废弃物若处置不当会造成二次污染。

烧结工厂根据烧结机尾部除尘排气量大、气体温度高和含尘浓度高的特征,在为烧结机选择除尘器体系时,依据烧结机的不同情况进行分析,使布袋除尘器达到   的除尘效果。

钢铁厂烧结机布袋除尘器功能特征

1、选用上部抽袋办法,改进了换袋的操作作业。

2、完善的控制体系,保证除尘体系的长效作业。

3、紧凑的进出口风道以及均风设备,气流阻力小。

4、可完结不停机换袋,检修不影响设备正常作业。

5、选用分室停风脉冲喷吹清灰,清灰周期长,消耗低,可成倍行进滤袋与脉冲阀寿数。

6、箱体选用气密性规划,密封性好,查看门用优异的密封资料,制造进程以火油检漏,漏风率低。

7、选用脉冲喷吹清灰技能,清灰能力强,除尘功率高,排放浓度低,漏风系数小,能耗低,钢耗量少,占地面积小,作业安稳牢靠,经济效益好。

 根据烧结机尾现场情况,保留原有静电除尘器整体混泥土基础结构;保留一、二电场整套高压控制系统不变,利用三、四电场原有壳体结构不变,拆除三、四电场内部阴、阳极机构,在其内部分室布置布袋结构区,重新安装滤袋袋笼装置、清灰系统、提升阀、压力差压及温度检测装置等;拆除原三、四电场配套高低压控制柜,   换三、四袋除区的控制柜,并与一、二电场控制的衔接。把原电除尘器改造成二电二袋除尘器。

钢铁厂烧结机除尘器采用电袋复合式除尘器,其特点优势:除尘效率高,不受烟气粉尘比电阻值及其它工况条件的影响,可以使除尘器出口颗粒物浓度长期   、稳定保持在30mg/m3以下。与电除尘器相比,烟气粉尘性质的适用范围   广,对不同性质的烟气,都具有较好效果。电力损耗方面,其耗电量比较低,综合能耗   优。与常规布袋除尘器相比,其工作的负荷比较低,清灰周期是常规布袋除尘器的2倍以上,设备的滤袋能够使用较长时间。除尘设备运行稳定可靠,整体维护量少,可以大幅降低除尘器滤袋及配件的   换维护费用。

 电袋复合式除尘器工作机理:它采用前电后袋结构,利用前级电场的   除尘性能先将烟气中80%以上的颗粒物收集,并使通过电场且未被收集的少量颗粒物电离荷电。荷电后的颗粒物进入后级布袋除尘区,被滤袋拦截过滤捕集而达到净化烟气目的,同时降低了布袋除尘区的符合并避免粗颗粒对滤袋的冲刷磨损。是一种有机结合电除尘器与布袋除尘器的   节能除尘器,它采用了静电除尘和布袋除尘的原理,能充分发挥两者的除尘优势。电袋复合式除尘器前级电场的预除尘作用和荷电作用为提高电袋复合式除尘器的性能起了重要作用。电袋复合式除尘器具有除尘效率高、透气性强、滤袋阻力低、使用寿命长等特点。

烧结机除尘器注意事项:

1)输灰装置、减速机等机械运动部件应按规定注油和换油,发现有不正常现象应及时排除。

2)脉冲阀膜片损坏应及时   换。如有故障,应及时地排查,内部有水分、杂质,应进行清洗

3)一线员工应熟悉布袋除尘器的性能、原理、使用状况,并掌握维修和调整方法。

4)使用定阻式脉冲控制仪,应定期检查压力开关的工作情况,测压口是否堵塞,并进行清理。

5)开机时,应先接通压缩空气至储气罐,接通控制电源,开启排灰装置,如系统中还有其它机械设备,应先启动下游设备。

6)气源三联件、储气罐中的分离器应每天排污一次,且油水分离器应每隔4-8月清洗一次,油雾器应经常检查存油情况,及时加油。

7)定期测定工艺参数,如烟气量、浓度、温度等,发现问题,应及时查找原因并处理定时脉冲控制仪,定期测定清灰周期是否准确,否则应进行调整。

8)停机时,在工艺系统停止之后,应保持布袋除尘器和引风机继续工作一会儿,得以排除设备内的水分和灰尘,注意的是,在布袋除尘器停止工作时,   反复对除尘器进行清灰装置(用手动清灰得知是否有积灰),将除尘滤袋上的粉尘除掉,以防受潮气影响而糊袋子。

烧结机除尘器安装位置设立在高炉附近的平地上。有入风管道分别与各高炉的吸尘罩连接,管道上各安装一个蝶阀。电袋复合式除尘器是钢厂烧结机除尘器的发展趋势。是解决烧结机烟气的理想除尘设备,环保针对钢铁厂烟尘排气量大、气体温度高和含尘浓度高的特点,在为烧结机选择除尘器系统时,根据烧结机的不同情况进行分析,以使除尘器的除尘效果达到环保要求。

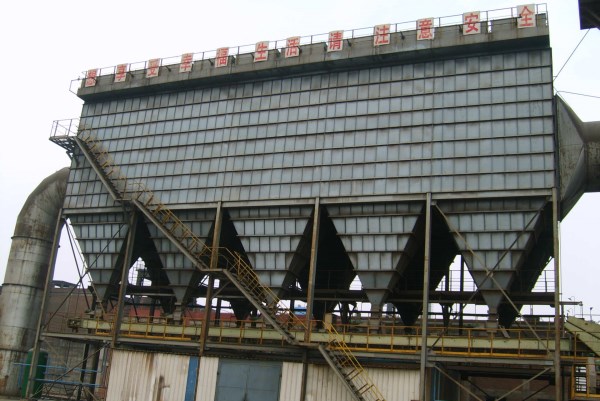

球团专用除尘器


球团生产工艺是一种提炼球团矿的生产工艺,球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后,在加水润湿的条件下,通过造球机滚动成球,再经过干燥焙烧,固结成为具有   强度和冶金性能的球型含铁原料。

 球团工艺一般由原料准备、配料、混匀、造球、焙烧及成品冷却等系统组成,球团厂在生产过程中产生和散发的烟气及有害废气、粉尘湿法处理过程中产生的污水、高速运转设备发出的噪音,复合流程中分出的废渣等等,都将对环境造成综合的污染,其中粉尘是比较大和严重的主要的污染物。为了防止污染保护环境,   采取有效地措施对球团厂烟气进行除尘。

 此工艺应采用大气反吹布袋除尘器,该除尘器是在负压,内滤下进风净化烟气的,反吹风布袋除尘器通常都设有多个过滤室,每个过滤室依次进行喷吹,其它室仍能够正常的过滤。它的工作原理是含尘烟气经过除尘器进口烟道进入各室花板下部,由于灰斗中设有挡板,烟气中较粗的尘粒被分离落至灰斗,然后含尘烟气防磨导流短管各室布袋内部,经布袋过滤除尘后的净化烟气有各室上部的烟气出口汇集,经出风管由风机至烟筒排入大气。

 由布袋过滤除下的粉尘,一部分在运行中自行落入灰斗,一部分沉积在布袋的内部,并导致除尘器的进出口的压差逐渐增大,当压差超过设定的阻力值时,反吹清灰程序控制器开始动作,并按选定的程序,一次关闭各除尘器的出风阀门,开启反吹风阀门对各室滤袋经行程序反吹清灰,使阻力下降至选定值时,布袋除尘器各室依次恢复正常的过滤。

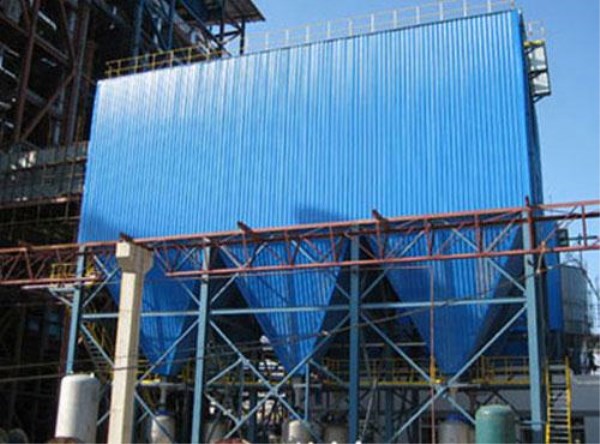

焦化厂专用除尘器


   焦化厂简单来说就是通过煤冶炼成焦化炭的过程,在此过程中通过技术手段提取和回收化学产品,至今炼焦化学工业的产品已达数百种,中国炼焦化学工业已能从焦炉煤气、焦油和粗苯中制取一百多种化学产品,这对中国的国民经济发展具有十分重要的意义。焦化厂一般由备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间组成。其中在运输、破碎、筛分、干熄焦等环节会产生大量的粉尘和烟气污染环境。考虑到   节能减排日趋严格,布袋除尘器的低排放具有极大优势,同时布袋除尘器维护检修容易且成本低,而且低压脉冲除尘器为现今布袋除尘器中技术较为先进且成熟的,具有清灰效果好,排放浓度低的特点所以本除尘系统选取低压脉冲防爆除尘器。焦化厂地面站除尘使用袋式除尘器实现对装煤烟尘捕集,炉顶与地面站烟气转送,烟气温度调节控制,烟气净化一体化,利用推焦过程中收集在滤袋表面的焦粉来防止装煤过程中烟尘含有焦油和水汽粘结滤袋,保障了设备长期   稳定运行。

   地面除尘站涉及的除尘点包括炉顶导烟孔、装煤机侧、拦焦炉门、导焦栅、熄焦车上方。烟尘通过吸尘罩和管道收集后,经和炉顶导烟车、装煤推焦车和拦焦车连接行进的皮带小车,由通风槽导入蓄热式火花捕集器,再通过长袋低压脉冲袋式除尘器净化,净化后的干净气体经风机、烟囱排入大气。布袋除尘器收集的粉尘经星形卸灰阀、埋刮板机、中间灰仓、无尘装车机,由汽车外运。

    装煤除尘系统由两大部分组成,炉顶部分是带烟尘捕集装置的除尘装煤车,由活动烟罩、导烟管、烟气调节阀、空气调节阀、   阀、伸缩连接器等组成烟尘抽吸系统。通过伸缩连接器开启集尘干管上的接口翻板阀。装煤时冒出的烟气与定量的空气混合,经集尘干管送到与焦侧除尘合为一体除尘地面站净化处理。另一部分是推焦装煤合二为一烟尘净化地面站,在地面站内设风机,离线式脉冲袋式除尘器,带液力偶合器的排烟机机组,除尘器回收焦粉输灰装置等以及相应配套的电气、仪表设备,以及压缩空气和冷却水系统。

   焦化厂地面站除尘器采用低压清灰方式,滤袋喷吹程序和控制时间等由电气PLC系统进行控制,回收的粉尘可外卖或拉至料场处理。除尘系统设计处理风量为60000m3/h,在确保除尘效果和除尘系统   可靠运行的条件下,根据除尘系统阻力和焦炉的运行情况,调整确定风量。

焦化厂地面站除尘器优点

1、装煤除尘采用非燃烧方式兑入大量的空气,使烟尘中的可燃成分含量远低于爆炸下限,保证了烟尘进入除尘大系统中是   的;

2、焦侧除尘系统收集的是干燥的焦粉和气体能有效的吸收装煤烟尘中的有害成分,焦油和水分,不需考虑除尘设备的保温,加热,防结露等措施;

3、采用低压管喷脉冲除尘器大大的提高了除尘器的清灰能力,防止粉尘粘结滤料,而增大系统阻力;

4、本系统设计充分发挥地面除尘设备的净化处理能力,通过风机和管路系统的特殊设计和控制使装煤除尘与焦侧除尘合为一个系统,可大大节省改造投资。

焦化厂除尘器的流程

焦炉出焦的大量高温含尘烟气,经导焦槽上大型吸气罩捕集后,通过接口翻板阀进入集尘主管,送入蓄热式冷却器冷却,然后进入袋式除尘器净化。净化后的烟气通过风机、消音器及烟囱排入大气。通过布袋除尘器和冷却器捕集下来的粉尘经气动双层排灰阀进入刮板输送机,再由斗式提升机将粉尘送入粉尘仓,   后由加湿卸灰机定期将粉尘装入汽车运出。为节省电能,在通风机和电机之间配置了调速型液力偶合器,通过摩电道将信号传输到除尘站地面控制系统,通风机由低速转为高速时产生较大的吸力,将粉尘抽到除站进行处理,推焦后,偶合器勺管由高位转为低位,风机由高速变为低速。

在通风机由高速转为低速时,开启冷风阀及旁通阀,使除尘器在清灰时处于离线状态,同时使冷却器蓄热板冷却,为下次出焦做准备。脉冲电磁阀自动进行脉冲反吹,然后振动器振打排灰。

焦化厂除尘器工艺流程

在装煤过程中产生的烟气由接口翻板进入除尘管,然后和预喷涂料仓来的预喷涂料混合进入脉冲袋式除尘器净化,净化后的烟气经除尘器管道排入大气。在除尘中被捕集下来的粉尘经气动双层排灰阀排入刮板运输机,由斗式提升机将粉尘送入粉尘仓,   后由加湿卸灰机定期将粉尘装入汽车运出。煤车打开接口盖时自动将信号送到地面站使风机高速运转,装煤后风机自动转为低速,脉冲控制仪启动进行脉冲反吹,然后进行振打,排灰。




炼钢厂转炉专用除尘器


炼钢厂转炉烟气除尘属于高温气体除尘,布袋式除尘器等常规除尘手段无法应用,因此应用文丘里烟气处理系统的企业较多。但文丘里烟气处理系统的典型缺点是压力损失大(可达到10kpa左右),因此能耗较高。现阶段   节能减排的背景下,如何既能对与高温尾气进行处理,又能够大幅度降低能耗,是每个企业与研究机构郑重不断探索的。

炼钢转炉烟气除尘系统

某钢厂转炉在兑铁水、加废钢、倾动出钢、出渣时均产生大量烟气,转炉吹炼时从罩裙与炉口之间也有部分烟气逸出,这些烟气统称转炉的二次烟气。为防止二次烟气对环境的污染,设置二次烟气除尘系统。根据同行业转炉二次烟气除尘系统存在转炉二次烟气除尘系统除尘器采用大气反吹清灰袋式除尘器,由于反吹式清灰方式的清灰能力较差,使除尘器运行一段时间以后,阻力增加,除尘效率下降;转炉二次烟气温度较高,有时会造成除尘布袋损坏,导致排放浓度超过   标准;布袋除尘系统风机转速恒定,当转炉在非兑铁水状态,风机全速运转,造成电能浪费;这些缺陷,直接影响除尘效果,运行成本也较高。

针对这些问题,公司在为该钢铁厂设计转炉二次烟气布袋除尘系统时采取以下措施:

(1)转炉二次烟气布袋除尘器采用长袋低压脉冲除尘器。

(2)将转炉加料除尘系统的风量直接加入转炉二次烟气布袋除尘系统,达到冷却效果,使布袋除尘器入口的烟气温度保证低于120℃。

(3)为节能降耗,风机设计采用变频电机,根据冶炼工况的变化对风机转速进行调节。

系统的设计

2.1、除尘器方案的确定

该钢铁厂转炉二次烟气除尘器的吸尘罩   佳方案是将转炉操作层以上部分的转炉四周全封闭起来,设炉前吸尘罩。吸尘罩为两侧吸风式,由吸尘罩主体及活动垂帘构成,由于吸尘罩口烟气温度较高,为防止吸尘罩长期受强热辐射热影响而烧坏、变形,在烟罩内侧受强热辐射热部位加衬耐火材料。炉前吸尘罩的二次烟气,经管道进入布袋除尘器,净化后的烟气通过风机、烟囱排放,排放浓度控制在50mg/m3

2.2、布袋除尘系统风量的确定

2.2.1、转炉二次烟气除尘系统风量以兑铁水时为   大,转炉二次烟气量统计如下:

1)、兑铁水烟气量为270000m3/h;工作温度:220℃ ;

2)、吹炼烟气量为210000m3/h;工作温度:80℃ ;

3)、拆修炉烟气量为120000m3/h;工作温度:80℃ ;

4)、氧枪维修烟气量为30000m3/h;工作温度:80℃ ;

2.2.2、为避免因烟气温度过高而造成布袋除尘器的除尘布袋造价高,将烟气温度冷却至120℃以下。设计将转炉加料系统的除尘风量加入转炉二次烟气除尘系统,一方面直接降低了系统的烟气温度,另一方面也解决了转炉加料系统的除尘问题。

 将转炉加料系统的除尘风量作为冷空气,直接风冷即是在高温烟气中直接进入冷空气进行冷却进入布袋除尘器,按热平衡式进行计算,将转炉二次烟气温度220℃降到120,需渗入227803m3/h的冷空气,即转炉加料系统的除尘风量。系统总风量包括原始风量、直接渗入冷空气量(转炉加料系统除尘风量),总计为497803m3/h,换算成烟气温度为120℃时的烟气量为7·17×105m3/h

2.3、转炉布袋除尘系统的阻力

转炉布袋除尘系统阻力包括设备阻力、风管总压损。设备阻力包括布袋除尘器、消声器的阻力,风管总压损包括局部压损和沿程压损,确定管内风速在兑铁水时为30m/s,吹炼时为25m/s,其余工作状态为17m/s,计算得出,风管的总压损为3210Pa

2.4、风机的选择

根据在其它钢铁厂在布袋除尘器方面的运行经验,风机的风量应在系统风量上加20%,全压为系统总压力损失:风管的总压损3010Pa、除尘器阻力1500Pa、消声器阻力150Pa、风机动压损失50Pa,4项的和为5110Pa,取储备系数1·15,则风机的全压取5877Pa,配电机轴功率2032kW。选择风机时宜采用风机中间支承(F)的传动方式以保证运行平衡性。尤其是风机,因为叶轮磨损和积灰后会影响转子的平衡,容易引起风机振动。由于转炉工况是变化的,如果对风机转速不进行   的调节,将造成大量电能浪费,所以应根据转炉工况所需风量对风机转速进行调节。本设计采用变频电机。

2.5、除尘器的选择

为使设备阻力变得   低,转炉二次烟气除尘应用了适合转炉二次烟气治理的长袋低压大型脉冲袋式除尘器,其主要特点是:

1)、转炉低压脉冲除尘器主要由箱体、灰斗、进风均流管、出口风管、支架、滤袋及喷吹装置、卸灰装置等组成。它采用薄板型提升阀实现离线三状态,清灰技术先进、工作可靠。

2)、转炉布袋除尘器设计合理的进风均流管和灰斗导流技术解决了一般布袋除尘器常产生的各分室气流不均匀的现象。

3)、转炉低压脉冲除尘器袋袋结构按不同工况有多种结构形式(八角形、圆形等)。   换滤袋快捷简单。

4)、转炉布袋除尘器滤袋上端采用弹簧胀圈形式,密封好;维修   换布袋笼标准长度为6m,还可根据需要增长1-2m

5)、转炉布袋除尘器电磁脉冲阀易损件膜片的使用寿命大于100万次。除尘器控制可采用先进的程控器,具有差压、定时、手动三种控制方式,对除尘器离线网、脉冲阀、卸灰间等实现全面系统控制。

6)、清灰能力强。清灰时滤袋壁得到的加速度为重力加速度g60~200(反吹风袋式除尘器只能达到3~5g[3]),所以设备阻力低。即使对于各种炉窑(如炼钢电弧炉)烟尘,仍能保持正常的设备阻力(低于1600Pa)

7)、喷吹压力低,达到上述清灰强度所需的压力为0·15~0·2MPa。这是由于采用了压力损失小而启闭迅速的直通式快速脉冲阀以及设计合理的喷吹管,可在   短的时间内向滤袋内输送充分的清灰气流,因而能以低压力和相同的压气耗量获得   的清灰效果。由于喷吹压力低,可采用管网压力,不需专设空压机。

8)、除尘器控制可采用先进的程控器,具有压差、定时、手动三种控制方式,对除尘器离线阀、脉冲阀、卸灰阀等实现全面系统控制,现场无需设操作人员,实现了除尘系统无人职守。

长袋低压大型脉冲袋式除尘器技术参数:

除尘器过滤面积:15000m2

除尘器过滤风速:0.7-0.8m/min

除尘滤袋数量:50400

脉冲阀数量:3600

离线阀数量:360

结论

该钢厂转炉二次烟气除尘器选用长袋低压脉冲除尘器,风机采用电频电机,公司设计将转炉加料除尘系统风量直接与转炉二次烟气除尘系统合并为一台布袋除尘器。布袋除尘系统投产后,烟气排放浓度为32mg/m3,烟气温度在110℃以下。实践证明,该脉冲布袋除尘系统具有节能、捕集率高、排放浓度低、自动化程度高等特点。



钢厂高炉系统除尘器


中国的高炉炼铁行业以近于饱和,其产量在世界居于   ,但不论是生产成本还是经济收益都差于世界水平,从而导致在世界市场的竞争力不足,对高炉炼铁的可持续发展铺满障碍。其中先进的高炉炼铁厂与落后的高炉炼铁厂共存,并且中小型高炉过多,存在着不符合规定的高炉炼铁厂,在生产上无法做到低成本、低消耗、低污染,无视市场的饱和状态,导致供大于求,成品低廉。由于这种不良的市场环境,使得中国的高炉炼铁在环保能源问题上存在缺陷。

中国是世界钢铁大国,在其内部有着许多矛盾问题,其中突出的是先进的大型高炉炼铁技术水平与落后的小型高炉技术水平共存、共竞,这种多层次化的状态一直影响着我国工业化的步伐。落后的高炉炼铁技术会制出铁含量不够的劣质钢铁,从而导致无法带来期望的经济效益,而为了弥补质的缺失,采取的手段却是量的增加,形成自然资源的逐渐匮乏。在能耗方面,钢铁行业的能耗在   占到14% 左右,而高炉炼铁在这钢铁厂能耗中占到的 70% 左右,落后的高炉技术水平不足,低水平带来了高消耗,对可持续发展来说是一个关键问题。还有就是环保问题,不论在哪,工业与环保的问题一直无法平衡,特别是设计指标不符合要求的钢铁厂,其污染排放物对周围环境起到了严重的破坏,并且对于这些不合格的钢铁厂,想要   的取缔是一项非常艰难的长期任务。由于工作环境的不良条件,导致许多有着专业知识的人才脱离这一行业,使现今缺失专业人员,在操作方面无法达到理想状态。这些市场、技术和资源问题都是现今对于高炉炼铁行业来说   要去解决的问题,不然中国的钢铁工业将无法取得任何实质的进步。

面对低增长、低效益、低价格、高压力高炉炼铁的普遍问题,唯有从根本上升级转型才能继续发展。我们应该响应   号召,配合取缔、淘汰落后的、违规的高炉炼铁厂,从而在资源、环境、能源上有   多   优的选择。在原料与燃料上也应该   加的合理化,不仅仅是原料的配比方面,还有原料的进出口方面,降低燃料的消耗和生产的成本。在高炉的设计基础上,不仅要注意生产效果,   要注意生产环保,能够在经济获利的同时也能让环保获利,要重视高炉设计中与环保相关的技术。为延长高炉的寿命,   应该注重科学化的管理与操作章程,同时先进的高炉大修技术也能为钢铁厂减少在高炉停工期间的损失。在生产中不应该只注重量的增加,   应该注重质的提升。

钢厂高炉除尘系统

高炉除尘器分别为:

1上料部分  槽上、槽下除尘系统,上料和给料都以皮带输送为主,上料和落料时产生强大的粉尘,工作现场几乎无法工作,对环境和人身健康造成极大危害,此工段多设计为脉冲布袋除尘器,粉尘收集方面我公司采用移动式收集系统,能够及时控制粉尘的扬起,粉尘在扬起的瞬间,迅速被移动式收集罩吸收,给工作现场一个良好工作环境,由除尘器净化回收后排出。

2高炉煤气干法除尘系统  高炉在炼铁过程产生强大的煤气,煤气随时危害周边工位人员的生命,对煤气的回收多采用干法脉冲袋式除尘净化系统,净化后的煤气及时回收,煤气储存罐再次利用,随着近几年环保要求,干法除尘器放散部分的煤气对环境也有较大的危害,所以我泊头市利仁环保设备公司专门设计了高炉煤气放散回收净化除尘器,能够回收排空部分煤气,既保护了环境,又回收煤气创造了利益,为环保做出了微薄贡献。

3高炉出铁厂除尘  出铁水时产生较大烟气和粉尘,对环境有极大污染,此工位采用长袋脉冲除尘器,出铁口处多采用移动式收集罩和固定式收集罩,能够及时收集出来的烟气粉尘,经过管道由引风机引入除尘器,粉尘回收后空气排空。

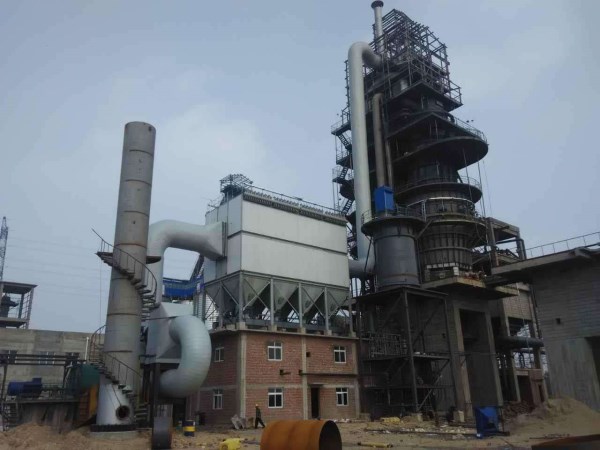

石灰窑专用除尘器


根据石灰粉的相关特性以及石灰生产的生产工艺系统,包括采集和加工处理的各个工序(运输、干燥、破碎、筛分和包装等),在这些工艺过程中,会产生大量的粉尘泄漏,为了减少泄漏石灰粉对环境的危害,需要有良好的除尘系统。这些粉尘如果不及时的给予捕集回收,不仅污染了环境,严重影响岗位操作人员的身体健康,也浪费了宝贵的能源和资源。因此,凡是与粉尘有关的生产工序   有防尘设计。除尘系统的设计计算包括除尘管道流量和阻力损失的设计计算、除尘设备阻力确定以及风机和电机的选择等,其中   主要是管道系统的阻力计算。

气体内所含的粉尘为石灰石粉尘,石灰石粉尘粒径较小,为了达到排放标准,采用布袋除尘器。布袋除尘器是一种依靠过滤材料来实现分离含尘气体中粉尘的选用、过滤风速的确定、烟气流量的确定、过滤面积的确定、滤袋数量与实际流速的确定、除尘器型号的确定、清灰喷吹制度的确定、除尘效率的核算等。

石灰窑布袋除尘器具有清灰能力强、设备阻力低,占地面积小,运行能耗低,维护工作量少等,现在已广泛应用于工业行业的石灰窑炉烟气净化,作业场所粉尘控制,物料运输回收等场所。含尘气体由进风管到达中箱体下部并进入灰斗,中箱体内没有挡风板,使气流均匀分布通过滤袋。含尘气体经过除尘滤袋后,粉尘被阻留在滤袋外表面。经过净化的气体经上箱体出风口排出。

石灰窑除尘器的结构

1、进气系统

进气系统包括进风口、进口节气阀、挡风板、导风板、分配筛等,含尘气流经输送管道进入各个袋室,风速降低,大部分粉尘直接落入灰斗,减少了滤袋的负荷;没有收下的粉尘与烟气一起经导风板通过分配筛进入袋室,充满整个空间,挡风板和分配筛保证了含尘气流和清灰气流沿着滤袋方向向上流动。如果业主要求将设备制造成在线清灰时,这种气流的移动方向可以大大减少清灰时的二次飞灰。

2、滤灰系统

包括滤袋、袋笼、花板等,每个滤袋都套在一个袋笼上,目的是防止布袋被压瘪,花板用于支撑滤袋组件和分隔袋室和净气室,并作为除尘器滤灰系统组件的检修平台。

3、清灰系统

包括净气管、压缩空气管、脉冲阀、提升阀、文氏管等,净气管平行地排列在预先组装的顶部净气室内,每一根净气管上都有若干小喷气嘴,这些小喷气嘴一一对应于每条滤袋上的文氏管。

净气管与外部压缩空气管连接,管的始端插入卡槽,末端与支撑角钢焊接,并用管卡定位。

除尘器顶部安装有压缩空气管道,管道与净气管相连。压缩空气由脉冲阀控制,脉冲阀与电磁阀相连接,整套清灰系统的运作由除尘器的控制系统统一控制。

检测收尘器两端差压的传感器固定在气管的出口和入口,根据差压计检测的差压信号控制收尘器的清灰周期。

4、排气系统

包括出口节气阀、排气管道等组成的除尘器净化气体排放系统。

5、卸灰系统

包括灰斗上的清堵空气炮或振打装置、电加热器、手动闸板阀、锁风阀(双层阀板阀或刚性叶轮给料机)、螺旋机或链运机或仓泵等。

6、气路系统

包括储气罐、压缩空气管道、减压阀、压力表、气源三联体等。

其工作原理为含尘气体由下部敞开式法兰进入过滤室,较粗颗粒直接落入灰仓,含尘气体经滤袋过滤,粉尘阻留于袋表,净气经袋口到净气室,由风机排入大气。当滤袋表面的粉尘不断增加,程控仪开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流的作用下,赋予袋表的粉尘迅速脱离滤袋落入灰仓,粉尘由卸灰阀排出。

除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从除尘器的进风均流管进入各分室灰斗,并在灰斗导流装置的导流下,大颗粒的粉尘被分离,直接落入灰斗,而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上,干净气体透过滤袋进入上箱体,并经各离线阀和排风管排入大气。随着过滤工况的进行,滤袋上的粉尘越积越多,当设备阻力达到限定的阻力值(一般设定为1500Pa )时,由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后,按设定程序打开电控脉冲阀,进行停风喷吹,利用压缩空气瞬间喷吹使滤袋内压力聚增,将滤袋上的粉尘进行抖落(即使粘细粉尘亦能较   地清灰)至灰斗中,由排灰机构排出。





本厂案例:安丰钢厂      文丰钢厂     新津钢厂
