脉冲布袋除尘器安装示意图

12-11
2018

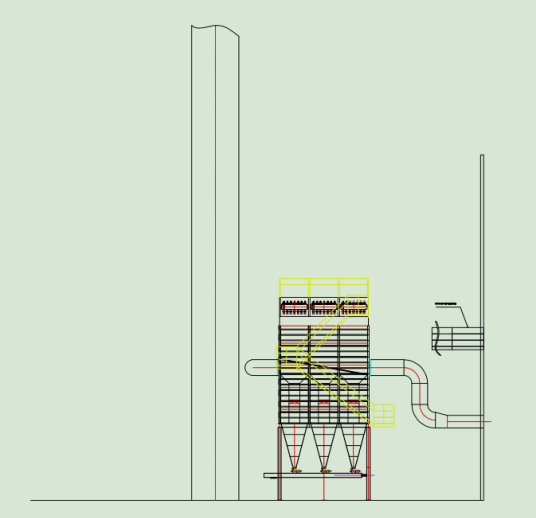

脉冲布袋除尘器安装示意图:

除尘器地基安装布置图:

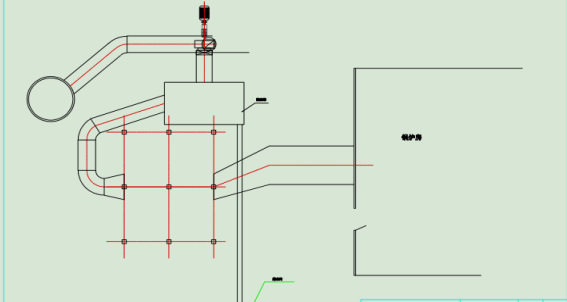

布袋除尘器安装平面图:


提示:由于网站功能不能植入CAD格式,就以图片格式为大家展示图片格式

脉冲布袋除尘器安装主要由以下几个部分组成,除尘吸尘罩安装/除尘管道安装/除尘风机安装/除尘空压机安装/除尘主机安装/五大安装单元,结合图纸示意,先按方案设计把各扬尘点的集尘罩和管道安装焊接完成,要固定好,然后根据管道预留位置,调整布袋除尘器的主机位置,地面根据布袋除尘器的几个灰斗支架做好水泥硬化准备,小型的可以准备10公分水泥面,稍大型号的设备需要打15--20公分的地脚水泥硬化,确保除尘主机运行稳定,然后根据除尘设备的进气口和烟筒的位置做变径结合,风机固定在硬化的水泥面上,与除尘器连接角度吻合,然后接通气路系统,接通电源,可以储气试机。



布袋除尘器安装细节:

设备由下而上,设备基础须与除尘器图纸一致,安装前进行修整,而后吊装支柱,调整水平及垂直度后安装横梁及灰斗,灰斗固定后,检查相关尺寸,再顺序安装下、中部箱体、风道,再安装气包、脉冲阀、喷吹管、电气系统、压气管路、袋笼及滤袋。

1.3喷吹管安装,严格按照图纸进行,保证其与花板间的距离,保证喷管上的各喷嘴中心与花板中心一致。

1.4各检查门、进出气口、阀门等连接法兰、各接头处须密封。

1.5安装压缩空气管路时,须清除管内异物,并进行密封试验,试验压力为工作压力的1.15倍。

1.6zui后安装滤袋和涂刷面漆,先拆除喷吹管再安装滤袋。滤袋在搬运和停放时,要防止滤袋与硬物、尖锐物接触,禁止踩踏、重压,防止破损。滤袋口应紧密与花板孔相嵌,不得歪斜。袋笼应垂直安装。

2.调试:

a.调试前的准备工作

1.1清除除尘器箱体、排灰阀内的杂物,检查各传动零部件是否灵活并注入相应的润滑油;

1.2将电磁阀从进气口至排气口按顺序编号,并与控制柜相应接头连接;

1.3检查电路控制系统接线是否正确,电器元件是否可靠;

1.4特别注意检查气缸、电磁阀安装是否正确;

1.5检查气源供气情况,并用压缩空气清扫气体管路系统。

1.6检查滤袋及袋笼是否安装正确。滤袋涨圈须紧密贴合花板孔,袋笼垂直插入滤袋内。

b.试车

全部检查完后方可按如下程序调试试车:

1.1接通压缩空气,检查压缩空气各管道接头、气源三联件、气缸、脉冲阀等气动元件安装是否严密;检查并调整提升阀,使阀板密封,然后操纵电控装置的开关,并向电磁阀输入动作信号,检查各气动元件动作是否正常;

1.2启动排灰装置,检查是否合乎工作要求;

1.3空载下,启动引风机,缓缓打开引风机调节阀,使其达到工艺通风要求,并观察设备运行情况,并逐室检查脉冲清灰效果;

1.4除尘器开始带尘运行时,先不要开启清灰装置,应使灰尘慢慢积聚在滤袋外表面上,运行一段时间后,再开动清灰装置,以利于滤袋外表面建立原始过滤粉尘层,然后进行反复试验,以确定设备运行在较好状态时所需的清灰周期(定阻式不必设定清灰周期),然后将此控制程序固定在控制器内。 (灰量小的记住及时处理灰尘就行)
