脉冲布袋除尘器的内部结构

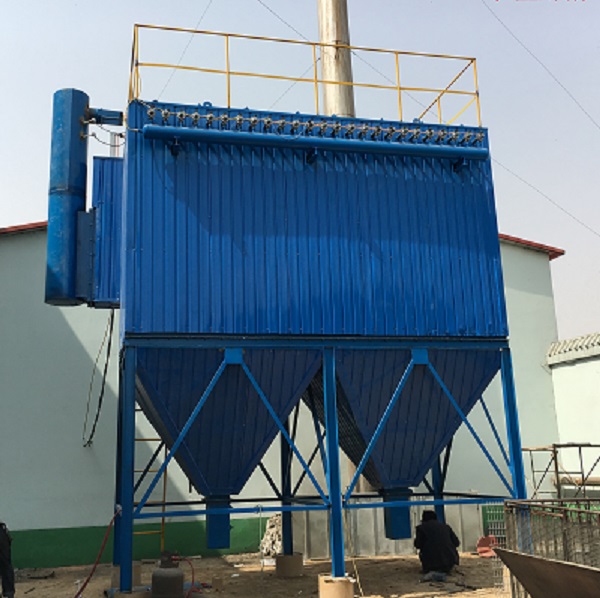

脉冲布袋除尘器是一种除尘效率高，占地面积小，运行稳定、性能可靠，维修方便的除尘设备，可广泛应用于冶金、铸造、建材、矿山、化工等行业。脉冲布袋除尘器内部结构图是怎样的呢，我们从上往下介绍，处于上面的部分是除尘器的净气室，净气室的下面是过滤室，净气室和过滤室用花板隔开，花板以上是净气室，花板以下是过滤室。净气室内有喷吹管，是给除尘布袋脉冲清灰用的。过滤室内有除尘布袋，除尘布袋内部有除尘骨架，除尘布袋的袋口卡在花板上。过滤室下面是灰斗，布袋除尘器收集的灰尘存储在灰斗里，灰斗下面是卸灰阀，灰斗里的灰尘通过卸灰阀卸出。

布袋除尘器的上箱体，主要由上盖板和静气出风口组成。一般小型脉冲布袋除尘器采用单层盖板，大型脉冲布袋除尘器采用双层盖板，除尘器为负压，将密封面紧贴，密封的效果较好。

布袋除尘器的中箱体主要是由花板、除尘滤袋、滤袋框架、文氏管几部分组成，除尘滤袋和花板配合较为理想，这样在工作的时候，滤袋不会脱漏，而且在拆装的时候也比较方便快捷。除尘框架采用碳钢的材质，表面光滑没有毛刺，采用了自流水线制作，所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。

布袋除尘器的下箱体由进风口、支腿、排灰装置和检查门组成。排灰装置可以根据粉尘容量的多少、重量、出口处物料的温度、压力的大小、粘性、腐蚀性等技术参数进行正确的选择。

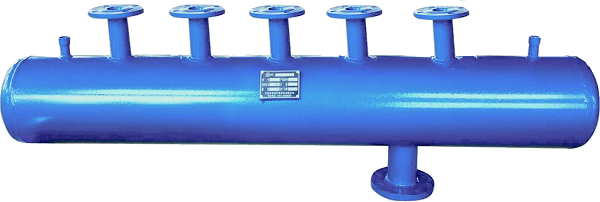

布袋除尘器的喷灰系统由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成。控制仪是脉冲布袋除尘器的重要的控制设备，客户可以调整它的脉冲周期和脉冲宽度，保证除尘器的正常运行，控制仪的质量的好坏关系到除尘器清灰的效果。控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀，电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。
